Chip Zener Diode-Rating -
Chip Zener Diode - Data Spec.
|
Written by SZD55B-S (0805)
|
Sunday, 24 August 2008 16:16 |

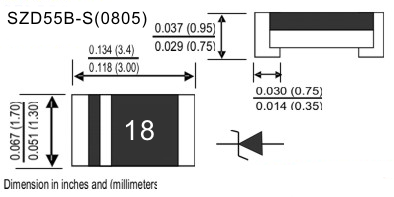

Chip Zener Diode SZD55B-S Series (0805) | | | | | | | | | |
ELECTRICAL CHARACTERISTICS | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | Part Number ( 0805 ±2%) | Marking Code | Nominal Zener Voltage | Nominal Zener Voltage | Nominal Zener Voltage | | | VZ @ IZT | ZZT @ IZT | ZZK @ IZK | IR @ VR | | Min V | Max V | Ω | mA | Ω | mA | μA | V | | SZD55C2V0S | 2V0 | 1.96 | 2.04 | 85 | 5 | 600 | 1 | 100 | 1 | | SZD55C2V2S | 2V2 | 2.16 | 2.24 | 85 | 5 | 600 | 1 | 75 | 1 | | SZD55C2V4S | 2V4 | 2.35 | 2.45 | 85 | 5 | 600 | 1 | 50 | 1 | | SZD55C2V7S | 2V7 | 2.65 | 2.75 | 85 | 5 | 600 | 1 | 10 | 1 | | SZD55C3V0S | 3V0 | 2.94 | 3.06 | 85 | 5 | 600 | 1 | 4 | 1 | | SZD55C3V0S | 3V3 | 3.23 | 3.37 | 85 | 5 | 600 | 1 | 4 | 1 | | SZD55C3V6S | 3V6 | 3.53 | 3.67 | 85 | 5 | 600 | 1 | 2 | 1 | | SZD55C3V9S | 3V9 | 3.92 | 3.98 | 85 | 5 | 600 | 1 | 2 | 1 | | SZD55C4V3S | 4V3 | 4.21 | 4.39 | 80 | 5 | 600 | 1 | 1 | 1 | | SZD55C4V7S | 4V7 | 4.61 | 4.79 | 70 | 5 | 600 | 1 | 0.5 | 1 | | SZD55C5V1S | 5V1 | 5.00 | 5.20 | 50 | 5 | 550 | 1 | 0.1 | 1 | | SZD55C5V6S | 5V6 | 5.49 | 5.71 | 30 | 5 | 450 | 1 | 0.1 | 1 | | SZD55C6V2S | 6V2 | 6.08 | 6.32 | 10 | 5 | 200 | 1 | 0.1 | 2 | | SZD55C6V8S | 6V8 | 6.66 | 6.94 | 8 | 5 | 150 | 1 | 0.1 | 3 | | SZD55C7V5S | 7V5 | 7.35 | 7.65 | 7 | 5 | 50 | 1 | 0.1 | 5 | | SZD55C8V2S | 8V2 | 8.04 | 8.36 | 7 | 5 | 50 | 1 | 0.1 | 6.1 | | SZD55C9V1S | 9V1 | 8.92 | 9.28 | 10 | 5 | 50 | 1 | 0.1 | 6.8 | | SZD55C10S | 10 | 9.80 | 10.20 | 15 | 5 | 70 | 1 | 0.1 | 7.5 | | SZD55C11S | 11 | 10.78 | 11.22 | 20 | 5 | 70 | 1 | 0.1 | 8.2 | | SZD55C12S | 12 | 11.76 | 12.24 | 20 | 5 | 90 | 1 | 0.1 | 9 | | SZD55C13S | 13 | 12.74 | 13.26 | 26 | 5 | 110 | 1 | 0.1 | 9.7 | | SZD55C15S | 15 | 14.70 | 15.30 | 30 | 5 | 110 | 1 | 0.1 | 11 | | SZD55C16S | 16 | 15.68 | 16.32 | 40 | 5 | 170 | 1 | 0.1 | 12 | | SZD55C18S | 18 | 17.64 | 18.36 | 50 | 5 | 170 | 1 | 0.1 | 14 | | SZD55C20S | 20 | 19.60 | 20.40 | 55 | 5 | 220 | 1 | 0.1 | 15 | | SZD55C22S | 22 | 21.56 | 22.44 | 55 | 5 | 220 | 1 | 0.1 | 17 | | SZD55C24S | 24 | 23.52 | 24.48 | 80 | 5 | 220 | 1 | 0.1 | 18 | | SZD55C27S | 27 | 26.46 | 27.54 | 80 | 5 | 220 | 1 | 0.1 | 20 | | SZD55C30S | 30 | 29.40 | 30.60 | 80 | 5 | 220 | 1 | 0.1 | 22 | | SZD55C33S | 33 | 32.34 | 33.66 | 80 | 5 | 220 | 1 | 0.1 | 24 | | SZD55C36S | 36 | 35.28 | 36.72 | 80 | 5 | 220 | 1 | 0.1 | 27 | |
|
Last Updated ( Monday, 15 September 2008 10:06 )
|
