SQP-L Series Cement Wire Wound Resistors
| Cement Wire Wound Resistors - SQP Type |  | ||||||||

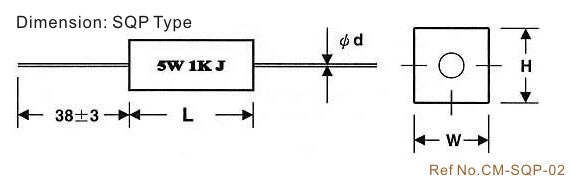

| DIMENSIONS (mm) : | |||||||||
STYLE | DIMENSIONS (mm) |
|
| ||||||
SQP-L | Normal | Mini. | Normal | Mini. | Normal | Mini. | Φd |
|
|
L | W | H |
|
| |||||
1W | ±14±1 | 14±1 | 6±1 | 6±1 | 5.9±1 | 5.9±1 | 0.56±0.05 |
|
|
2W | 18±1 | ----- | 6.5±1.0 | ----- | 6.5±1.0 | ----- | 0.8±0.05 |
|
|
3W | 22±1.5 | 20±1.5 | 8.0±1.0 | 6.5±1.0 | 8.0±1.0 | 6.5±1.0 | 0.8±0.05 |
|
|
5W | 22±1.5 | 22±1.5 | 9.5±1.0 | 8.0±1.0 | 9.0±1.0 | 8.0±1.0 | 0.8±0.05 |
|
|
5WA | 25±1.5 | ----- | 6.5±1.0 | ----- | 6.5±1.0 | ----- | 0.8±0.05 |
|
|
7W | 35±1.5 | 25±1.5 | 9.5±1.0 | 6.5±1.0 | 9.0±1.0 | 6.5±1.0 | 0.8±0.05 |
|
|
10W | 48±1.5 | 35±1.5 | 9.5±1.0 | 9.5±1.0 | 9.0±1.0 | 9.0±1.0 | 0.8±0.05 |
|
|
15W | 48±1.5 | 48±1.5 | 12.5±1.5 | 9.5±1.0 | 12.5±1.5 | 9.0±1.0 | 1.0±0.05 |
|
|
20W | 60±1.5 | 60±1.5 | 14±1.5 | 12.5±1.5 | 14±1.5 | 12.5±1.5 | 1.0±0.05 |
|
|

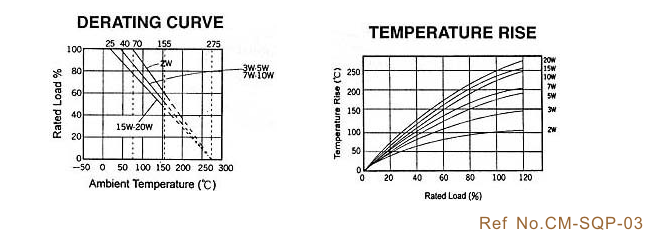

25WA | 60±1.5 | 60±1.5 | 14±1.5 | 12.5±1.5 | 14±1.5 | 12.5±1.5 | 1.0±0.05 | ||
')window.location='/images/stories/food/cm-sqp-02.png' "Cement SQP Dimension") | |||||||||
| ELECTRICAL CHARACTERISTICS: | |||||||||
| Style \ Power Rating 70oC | SQP-L-2W | SQP-L-3W | SQP-L-5W | SQP-L-7W | SQP-L-10W | SQP-L-20W | |||
| SQP-L-3WS | SQP-L-5WS | SQP-L-7WS | SQP-L-10W | SQP-L-15WS | SQP-L-25WS | ||||
| Operating Temp. Range | -55oC ~ +155oC | ||||||||
| Max. Working Voltage | 250V | 350V | 350V | 500V | 500V | 500V | |||
| Max. Overload Voltage | 500V | 700V | 700V | 1000V | 1000V | 1000V | |||
| Dielectric Withstanding Voltage (AC) | 500V | 700V | 700V | 1000V | 1000V | 1000V | |||
| Value Range 5% (Ceramic core) | 0.1Ω ~100Ω | 0.Ω5 ~220Ω | 1Ω ~270Ω | ||||||
| Value Range 5% (Metal Oxide Film) | 110Ω ~100KΩ | 240Ω ~10KΩ | 300Ω ~10KΩ | ||||||
| Temp. Coefficient | ±300ppm/oC | ||||||||
| * a. Standard resistance is as the above list, below or over this resistance is on request. | |||||||||
| b. Value for Non-Inductive type is up to 50Ω only. | |||||||||
 | |||||||||
| ENVIRONMENTAL CHARACTERISTICS : | |||||||||
| PERFORMANCE TEST | TEST METHOD | APPRAISE | |||||||
| Short Time Overload | JIS-C-5202 5.5 : 2.5 times RCWV for 5 seconds | (±2%+0.05Ω) | |||||||
| Dielectric Withstanding V. | JIS-C-5202 5.7 : in V-Block for 60 seconds | By Type | |||||||
| Temperature Coefficient | JIS-C-5202 5.2 : -55oC ~+155oC | MAX. 300ppm/oC | |||||||
| Insulation Resistance | JIS-C-5202 5.6 : in V-Block | ≧1000 MΩ | |||||||
| Solderability | JIS-C-5202 6.5 : 235oC for 5±0.5 seconds | 95% min. coverage | |||||||
| Resistance to Solvent | JIS-C-5202 6.9 : Trichroethance for 1 min. with ultrasonic | no deterioration | |||||||
| Terminal Strength | Direct load for 10 sec. In the direction of the terminal leads | ≧2.5KG/24.5N | |||||||
| Pulse Overload | JIS-C-5202 5.8 : 4 time RCWV 10000 cycles(1 sec.on, 25 sec.off) | (±2%+0.05Ω) | |||||||
| Load Life in Humidity | JIS-C-5202 7.9 : 40±2oC, 90~95% RH at RCWV for 1000 hrs (1.5hrs. on, 0.5 hrs. off) | (±5%+0.05Ω) | |||||||
| Load Life | JIS-C-5202 7.10 : 70oC at RCWV for 1000hrs (1.5hrs.on, 0.5hrs.off) | (±5%+0.05Ω) | |||||||
| Temperature Cycling | JIS-C-5202 7.4 : 65oC~room temp.~150oC~room temp for 5 cycle | (±2%+0.05Ω) | |||||||
| Soldering Heat | JIS-C-5202 6.4 : 350±10oC for 3±0.5 seconds | (±1%+0.05Ω) | |||||||
 | |||||||||
