| SQM Series Cement Wire Wound Resistors |
 |
| Cement Resistor - Cement Resistor - Series | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Written by SQM Type | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Monday, 09 June 2008 11:09 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SQM Series Cement Wire Wound Resistors| SQM Series Cement Wire Wound Resistors | ')window.location='/images/stories/cm-sqm-01.jpg') | ||||||||||
| DIMENSIONS (mm) : | |||||||||||
STYLE | DIMENSION (mm) |
|
|
|
| ||||||
SQM | Normal | Mini. | Normal | Mini. | Normal | Mini. | Φd |
|
|
|
|
L | W | S |
|
|
|
| |||||
2W | 20±1 | ----- | 11±1 | ----- | 7.0±1.0 | ----- | 0.80±.05 |
|
|
|
|
3W | 25±1.5 | 20±1.5 | 12±1 | 11±1 | 8.0±1.0 | 7.0±1.0 | 0.80±.05 |
|
|
|
|
5W | 25±1.5 | 25±1.5 | 13±1 | 12±1 | 9.0±1.0 | 8.0±1.0 | 0.80±.05 |
|
|
|
|
7W | 39±1.5 | 25±1.5 | 13±1 | 13±1 | 9.0±1.0 | 9.0±1.0 | 0.80±.05 |
|
|
|
|

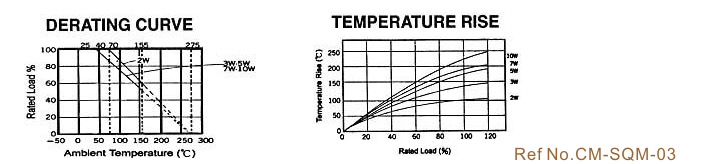

10W | 51±1.5 | 35±1.5 | 13±1 | 16±1 | 10±1 | 12±1 | 0.80±.05 | ||||
')window.location='/images/stories/food/cm-sqm-02.png') | |||||||||||
| ELECTRICAL CHARACTERISTICS: | |||||||||||
| Style \ Power Rating 70oC | SQM-2W | SQM-3W | SQM-5W | SQM-7W | SQM-10W | ||||||
| SQM-3WS | SQM-5WS | SQM-7WS | SQM-10WS | ----- | |||||||
Operating Temp. Range | -55oC ~ +155oC |
|
|
|
| ||||||
Max. Working Voltage | 250V | 350V | 350V | 500V | 500V |
|
|
|
| ||
Max. Overload Voltage | 500V | 700V | 700V | 1000V | 1000V |
|
|
|
| ||
Dielectric Withstanding Voltage (AC) | 500V | 700V | 700V | 1000V | 1000V |
|
|
|
| ||
Value Range ±5% (Ceramic core) | 0.1 ~47Ω | 0.1 ~100Ω | 0.1 ~180Ω | 0.1 ~470Ω | 0.1 ~680Ω |
|
|
|
| ||
Value Range ±5% (Metal Oxide Film) | 48 ~100KΩ | 101 ~100KΩ | 180 ~100KΩ | 471 ~10KΩ | 681 ~10KΩ |
|
|
|
| ||
Temp. Coefficient | ±300ppm/oC | ||||||||||
| |||||||||||
| * a. Standard resistance is as the above list, below or over this resistance is on request. | |||||||||||
| b. Value for Non-Inductive type is up to 50Ω only | |||||||||||
| ENVIRONMENTAL CHARACTERISTICS : | |||||||||||
| PERFORMANCE TEST | TEST METHOD | APPRAISE | |||||||||
| Short Time Overload | JIS-C-5202 5.5 : 2.5 times RCWV for 5 seconds | (±2%+0.05Ω) | |||||||||
| Dielectric Withstanding V. | JIS-C-5202 5.7 : in V-Block for 60 seconds | By Type | |||||||||
| Temperature Coefficient | JIS-C-5202 5.2 : -55oC ~+155oC | MAX. 300ppm/oC | |||||||||
| Insulation Resistance | JIS-C-5202 5.6 : in V-Block | ≧1000 MΩ | |||||||||
| Solderability | JIS-C-5202 6.5 : 235oC for 5±0.5 seconds | 95% min. coverage | |||||||||
| Resistance to Solvent | JIS-C-5202 6.9 : Trichroethance for 1 min. with ultrasonic | no deterioration | |||||||||
| Terminal Strength | Direct load for 10 sec. In the direction of the terminal leads | ≧2.5KG/24.5N | |||||||||
| Pulse Overload | JIS-C-5202 5.8 : 4 time RCWV 10000 cycles(1 sec.on, 25 sec.off) | (±2%+0.05Ω) | |||||||||
| Load Life in Humidity | JIS-C-5202 7.9 : 40±2oC, 90~95% RH at RCWV for 1000 hrs (1.5hrs. on, 0.5 hrs. off) | (±5%+0.05Ω) | |||||||||
| Load Life | JIS-C-5202 7.10 : 70oC at RCWV for 1000hrs (1.5hrs.on, 0.5hrs.off) | (±5%+0.05Ω) | |||||||||
| Temperature Cycling | JIS-C-5202 7.4 : 65oC~room temp.~150oC~room temp for 5 cycle | (±2%+0.05Ω) | |||||||||
| Soldering Heat | JIS-C-5202 6.4 : 350±10oC for 3±0.5 seconds | (±1%+0.05Ω) | |||||||||
 | |||||||||||
