SQZ-YC Series Cement Wire Wound Resistors| SQZ-YC Series Cement Wire Wound Resistors | |||||||||||

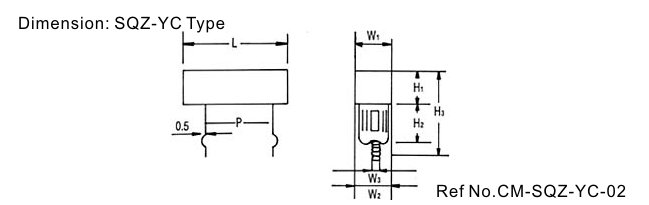

| Dimension | |||||||||||
')window.location='/images/stories/food/cm-sqz-yc-02.png') |  | ||||||||||
Watt | Dimensions (mm) | Ohm (Ω) |
|
| |||||||
L:±1.5 | P±1.5 | W1±1 | W2±0.2 | W3±0.2 | H1±1 | H2±1 | H3±1 |
|
| ||
5 | 27 | 15 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 24 | 0.47-220 |
|
|
7 | 35 | 22.5 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 24 | 0.68-470 |
|
|
10 | 48 | 35 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 24 | 1.0-680 |
|
|

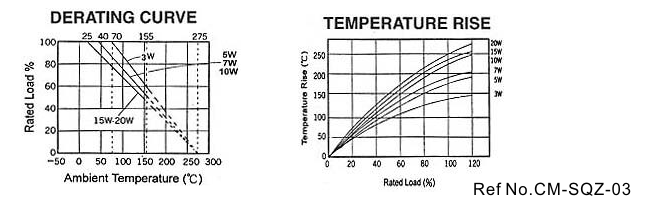

3 | 24 | 12.5 | 9 | 5.3 | 0.9 | 9 | 10 | 25 | 0.47-180 | ||
| ELECTRICAL CHARACTERISTICS: | |||||||||||
| Style \ Power Rating 70oC | SQZ-YC-3W | SQZ-YC-5W | SQZ-YC-7W | ||||||||
| / SQZ-YC-10W | |||||||||||
| Operating Temp. Range | -55oC ~ +155oC | ||||||||||
| Max. Working Voltage | 250V | 350V | 500V | ||||||||
| Max. Overload Voltage | 500V | 700V | 1000V | ||||||||
| Dielectric Withstanding Voltage (AC) | 500V | 700V | 1000V | ||||||||
| Value Range 5% (Ceramic core) | 0.1 ~100Ω | 0.5 ~220Ω | |||||||||
| Value Range 5% (Metal Oxide Film) | 110 ~33KΩ | 240 ~10KΩ | |||||||||
| Temp. Coefficient | ±300ppm/oC | ||||||||||
 | |||||||||||
| * a. Standard resistance is as the above list, below or over this resistance is on request. | |||||||||||
| b. Value for Non-Inductive type is up to 50Ω only | |||||||||||
| ENVIRONMENTAL CHARACTERISTICS : | |||||||||||
| PERFORMANCE TEST | TEST METHOD | APPRAISE | |||||||||
| Short Time Overload | JIS-C-5202 5.5 : 2.5 times RCWV for 5 seconds | (±2%+0.05Ω) | |||||||||
| Dielectric Withstanding V. | JIS-C-5202 5.7 : in V-Block for 60 seconds | By Type | |||||||||
| Temperature Coefficient | JIS-C-5202 5.2 : -55oC ~+155oC | MAX. 300ppm/oC | |||||||||
| Insulation Resistance | JIS-C-5202 5.6 : in V-Block | ≧1000 MΩ | |||||||||
| Solderability | JIS-C-5202 6.5 : 235oC for 5±0.5 seconds | 95% min. coverage | |||||||||
| Resistance to Solvent | JIS-C-5202 6.9 : Trichroethance for 1 min. with ultrasonic | no deterioration | |||||||||
| Terminal Strength | Direct load for 10 sec. In the direction of the terminal leads | ≧2.5KG/24.5N | |||||||||
| Pulse Overload | JIS-C-5202 5.8 : 4 time RCWV 10000 cycles(1 sec.on, 25 sec.off) | (±2%+0.05Ω) | |||||||||
| Load Life in Humidity | JIS-C-5202 7.9 : 40±2oC, 90~95% RH at RCWV for 1000 hrs (1.5hrs. on, 0.5 hrs. off) | (±5%+0.05Ω) | |||||||||
| Load Life | JIS-C-5202 7.10 : 70oC at RCWV for 1000hrs (1.5hrs.on, 0.5hrs.off) | (±5%+0.05Ω) | |||||||||
| Temperature Cycling | JIS-C-5202 7.4 : 65oC~room temp.~150oC~room temp for 5 cycle | (±2%+0.05Ω) | |||||||||
| Soldering Heat | JIS-C-5202 6.4 : 350±10oC for 3±0.5 seconds | (±1%+0.05Ω) | |||||||||
 | |||||||||||
