| SQZ-TD-I Series Cement Wire Wound Resistors |
 |
| Cement Resistor - Cement Resistor - Series | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Written by SQZ-YD-I Type | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Monday, 09 June 2008 12:16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SQZ-TD-I Series Cement Wire Wound Resistors| SQZ-TD-I Series Cement Wire Wound Resistors | |||||||||||||
| SQZ-YD-I | |||||||||||||
')window.location='/images/stories/food/cm-sqz-yd-i-02.png') |  | ||||||||||||

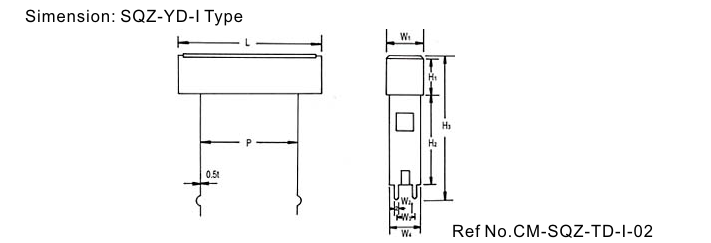

Watt | Dimensions (mm) | Ohm ( Ω) |
|
|
| ||||||||
L | P | W1 | W2 | W3 | W4 | H1 | H2 | H3 |
|
|
| ||
±1.5 | ±1.5 | ±1 | ±1 | ±0.2 | ±0.2 | ±1 | ±1 | ±1 |
|
|
| ||
5 | 27 | 15 | 9.5 | 1.4 | 3.5 | 7.3 | 9.5 | 25 | 39 | 0.47-220 |
|
|
|
7 | 35 | 22.5 | 9.5 | 1.4 | 3.5 | 7.3 | 9.5 | 25 | 39 | 0.68-470 |
|
|
|
10 | 48 | 35 | 9.5 | 1.4 | 3.5 | 7.3 | 9.5 | 25 | 39 | 1.0-820 |
|
|
|
15 | 48.5 | 32.5 | 12.5 | 2 | 5 | 10 | 12.5 | 30 | 47.5 | 1.0-820 |
|
|
|
20 | 63.5 | 44 | 12.5 | 2 | 5 | 10 | 12.5 | 30 | 47.5 | 1.0-1K | |||
| ELECTRICAL CHARACTERISTICS: | |||||||||||||
| Style \ Power Rating 70oC | SQZ-YD-I-15W | SQZ-YD-I-3W | SQZ-YD-I 5W | SQZ-YD-I 7W | SQZ-YD-I 15W | ||||||||
| SQZ-YD-I-20W | SQZ-YD-I 10W | SQZ-YD-I 20W | |||||||||||
| Operating Temp. Range | -55oC ~ +155oC | ||||||||||||
| Max. Working Voltage | 500V | 250V | 350V | 500V | 500V | ||||||||
| Max. Overload Voltage | 1000V | 500V | 700V | 1000V | 1000V | ||||||||
| Dielectric Withstanding Voltage (AC) | 1000V | 500V | 700V | 1000V | 1000V | ||||||||
| Value Range ±5% (Ceramic core) | 1 ~270Ω | 0.1 ~100Ω | 0.5 ~220Ω | 1 ~270Ω | |||||||||
| Value Range ±5% (Metal Oxide Film) | 300 ~10KΩ | 110 ~33KΩ | 240 ~10KΩ | 300 ~10KΩ | |||||||||
| Temp. Coefficient | ±300ppm/oC | ||||||||||||
 | |||||||||||||
| * a. Standard resistance is as the above list, below or over this resistance is on request. | |||||||||||||
| b. Value for Non-Inductive type is up to 50Ω only | |||||||||||||
| ENVIRONMENTAL CHARACTERISTICS : | |||||||||||||
| PERFORMANCE TEST | TEST METHOD | APPRAISE | |||||||||||
| Short Time Overload | JIS-C-5202 5.5 : 2.5 times RCWV for 5 seconds | (±2%+0.05Ω) | |||||||||||
| Dielectric Withstanding V. | JIS-C-5202 5.7 : in V-Block for 60 seconds | By Type | |||||||||||
| Temperature Coefficient | JIS-C-5202 5.2 : -55oC ~+155oC | MAX. 300ppm/oC | |||||||||||
| Insulation Resistance | JIS-C-5202 5.6 : in V-Block | ≧1000 MΩ | |||||||||||
| Solderability | JIS-C-5202 6.5 : 235oC for 5±0.5 seconds | 95% min. coverage | |||||||||||
| Resistance to Solvent | JIS-C-5202 6.9 : Trichroethance for 1 min. with ultrasonic | no deterioration | |||||||||||
| Terminal Strength | Direct load for 10 sec. In the direction of the terminal leads | ≧2.5KG/24.5N | |||||||||||
| Pulse Overload | JIS-C-5202 5.8 : 4 time RCWV 10000 cycles(1 sec.on, 25 sec.off) | (±2%+0.05Ω) | |||||||||||
| Load Life in Humidity | JIS-C-5202 7.9 : 40±2oC, 90~95% RH at RCWV for 1000 hrs (1.5hrs. on, 0.5 hrs. off) | (5%+0.05Ω) | |||||||||||
| Load Life | JIS-C-5202 7.10 : 70oC at RCWV for 1000hrs (1.5hrs.on, 0.5hrs.off) | (±5%+0.05Ω) | |||||||||||
| Temperature Cycling | JIS-C-5202 7.4 : 65oC~room temp.~150oC~room temp for 5 cycle | (±2%+0.05Ω) | |||||||||||
| Soldering Heat | JIS-C-5202 6.4 : 350±10oC for 3±0.5 seconds | (±1%+0.05Ω) | |||||||||||
 | |||||||||||||
