Miniature Style Resistors - CRS Series | Miniature Style Resistors - CRS Series | |||||||||||
| MINIATURE STYLE RESISTORS - CRS Series | |||||||||||
| POWER RATING: |  | ||||||||||
| 1/4WS, 1/2WS, 1WS, 2WS, 3WS | |||||||||||
| FEATURES | |||||||||||
| Low cost, high performance. | |||||||||||
| High power with small size for significant space savings. | |||||||||||
| Excellent long - term stability. | |||||||||||
| Variety of packing - bulk, strip pack, 26mm and 52mm tape and reel, cut and formed or radial Pana. | |||||||||||
| INTRODUCTION | |||||||||||
| The miniature series has increased by 30% the Aluminum into the Ceramic Bar. They can offer excellent performance in applications where stability and uniformity of characteristics are desired in high terperature, resistant to humidity and shock testing. | |||||||||||
| DIMENSIONS: | |||||||||||
STYLE | DIMENSION (mm) | POWER RATING |
|

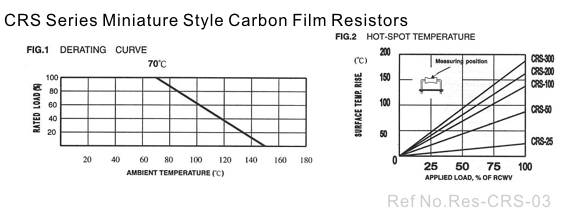

| |||||||
L | ΦD | H | Φd | (Watt) |
| ||||||
25S | 3.2±0.2 | 1.8±0.3 | 28±2 | 0.430.02 | 1/4W |
| |||||
50S | 6.0±0.2 | 2.3±0.3 | 28±2 | 0.50.02 | 1/2W |
| |||||
100S | 9±0.5 | 3.2±0.5 | 26±2 | 0.60.02 | 1W |
| |||||
200S | 11.0±0.5 | 4.5±0.5 | 35±2 | 0.70.02 | 2W |
| |||||
300S | 15.0±0.5 | 5.0±0.5 | 32±2 | 0.80.02 | 3W |
| |||||
500S | 17.0±0.5 | 6.0±0.5 | 38±2 | 0.80.02 | 5W |
| |||||
700S | 25±1 | 8.0±0.5 | 38±2 | 0.80.02 | 7W | ||||||
| ELECTRICAL CHARACTERISTICS: | |||||||||||
| CRS SERIES: | |||||||||||
| Style | CRS-25 | CRS-50 | CRS-100 | CRS-200 | CRS-300 | ||||||
| Power Rating 70oC | 1/4WS | 1/2WS | 1WS | 2WS | 3WS | ||||||
| Operating Temp. Range | -55oC ~ +155oC | ||||||||||
| Max. Working Voltage | 200V | 250V | 350V | 500V | 500V | ||||||
| Max. Overload Voltage | 400V | 600V | 700V | 1000V | 1000V | ||||||
| Dielectric Withstanding Voltage (AC) | 300V | 500V | 700V | 1000V | 1000V | ||||||
| Max. Intermittence Overload Voltage | 500V | 600V | 700V | 1000V | 1000V | ||||||
| T.C.R. (PPM/℃ ) | CRS-25 /CRS-50 /CRS-100 | CRS-200 /CRS-300 | |||||||||
100K down | 100K~1MΩ | 1M up | 100K down | 100K~1MΩ | 1M up | ||||||
-0.7 | 0 ~ -700Ω | 0 ~ -1500Ω | -0.7 | 0 ~ -700Ω | 0 ~ -1500Ω | ||||||
| * The listed resistance range for standard resistance, below or over this resistance is on request. | |||||||||||
| ENVIRONMENTAL CHARACTERISTICS : | |||||||||||
| PERFORMANCE TEST | TEST METHOD | APPRAISE | |||||||||
| Short Time Overload | JIS-C-5202 5.5 : 2.5 times RCWV for 5 seconds | ±(0.75%+0.05)Ω | |||||||||
| Dielectric Withstanding V. | JIS-C-5202 5.7 : in V-Block for 60 seconds | By Type | |||||||||
| Temperature Coefficient | JIS-C-5202 5.2 : -55oC ~+155oC | By Type | |||||||||
| Insulation Resistance | JIS-C-5202 5.6 : in V-Block | ≧1000 MΩ | |||||||||
| Solderability | JIS-C-5202 6.5 : 230oC for 5±0.5 seconds | 95% min. coverage | |||||||||
| Resistance to Solvent | JIS-C-5202 6.9 : Trichroethance for 1 min. with ultrasonic | no deterioration | |||||||||
| Terminal Strength | Direct load for 10 sec. In the direction of the terminal leads | ≧2.5KG/24.5N | |||||||||
| Pulse Overload | JIS-C-5202 5.8 : 4 time RCWV 10000 cycles(1 sec.on, 25 sec.off) | ±(2%+0.05)Ω | |||||||||
| Load Life in Humidity | JIS-C-5202 7.9 : 40±2oC, 90~95% RH at RCWV for 1000 hrs | ±(3%+0.05)Ω | |||||||||
| (1.5hrs. on, 0.5 hrs. off) | |||||||||||
| Load Life | JIS-C-5202 7.10 : 70oC at RCWV for 1000hrs (1.5hrs.on, 0.5hrs.off) | ±(3%+0.05)Ω | |||||||||
| Temperature Cycling | ±(1%+0.05)Ω | ||||||||||
| Soldering Heat | ±(1%+0.05)Ω | ||||||||||
 | |||||||||||
