Chip Resistor Array (貼片排阻)')window.location='/images/stories/food/cr-chip%20resistor%20array.png' "024R") | | |  |  | |||

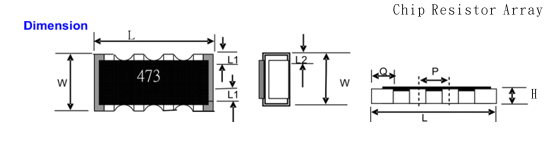

 Chip Resistor Array - RA Series | |||||||
| TYPE | L | W | H | L1 | L2 | P | Q |
| RA022R | 1.0±0.1 | 1.0±0.1 | 0.33±0.05 | 0.15±0.10 | 0.25±0.10 | 0.67±0.10 | 0.34±0.10 |
| RA032R | 1.6±0.15 | 1.6±0.15 | 0.50±0.04 | 0.35±0.10 | 0.30±0.01 | 0.99±0.01 | 0.61±0.01 |
| RA024R | 2.0±0.1 | 1.0±0.1 | 0.40±0.10 | 0.20±0.10 | 0.20±0.10 | 0.50±0.10 | 0.30±0.10 |
| RA028R | 3.2±0.2 | 1.6±0.2 | 0.55±0.10 | 0.30±0.15 | 0.30±0.15 | 0.64±0.10 | 0.64±0.10 |
| RA034R | 3.2±0.15 | 1.6±0.15 | 0.50±0.10 | 0.30±0.10 | 0.30±0.10 | 0.80±0.10 | 0.50±0.10 |
| RA024C | 2.0±0.1 | 1.0±0.1 | 0.40±0.10 | 0.15±0.10 | 0.20±0.10 | 0.50±0.10 | |
| RA034C | 3.2±0.2 | 1.6±0.2 | 0.50±0.04 | 0.35±0.10 | 0.40±0.01 | 0.80±0.01 |
Type | Res./Pin | Size | Resistance | TCR (PPM/℃) | Package |
022R (0402) | 2R4P | (1.0×1.0×0.33mm) | 10R ~ 1M ohm | ±200ppm | 10000 |
032R (0603) | 2R4P | (1.6×1.6×0.5mm) | 10R ~ 1M ohm | ±200ppm | 5000 |
024R (0402) | 4R8P | (2.0×1.0×0.4mm) | 10R ~ 1M ohm | ±200ppm | 5000 |
028R (0402) | 8R10P | (3.2×1.6×0.55mm) | 10R ~ 1M ohm | ±200ppm | 4000 |
034R (0603) | 4R8P | (3.2×1.6×0.5mm) | 10R ~ 1M ohm | ±200ppm | 5000 |
064R (1206) | 4R8P | (5.1×3.1×0.55mm) | 10R ~ 1M ohm | ±200ppm | 5000 |
024C (0402) | 4R8P | (2.0×1.0×0.4mm) | 10R ~ 1M ohm | ±200ppm | 5000 |
034C (0603) | 4R8P | (3.2×1.6x 0.5mm) | 10R ~ 1M ohm | ±200ppm | 5000 |
Standard Electrical Specification.
TYPE
Power Rating
Rate Current
Max. working
Max. Over Load
TCR
Resistance
Resistance
Operating
at 70℃
of Jumper (A)
voltage (Vw)
Voltage ( Vo)
(ppm/℃)
Tolerance(%)
Range (ohm)
Temperature (℃)
SCRA024R
0.063W
1A
50V
100V
±200
Jumper
Below 50m
-55℃ to +125℃
(0402 - 024R)
±1%
SCRA034R
0.1W
±5%
10~1M ohm
(0603 - 034R)
SCRA064R
0.25W
2A
200V
400V
±200
±1%
10~1M ohm
(1206 - 064R)
±5%
10~1M ohm
SCRA024C
0.063W
1A
50V
100V
±200
Jumper
Below 50m
(0402 - 024CR)
±1%
SCRA034C
0.1W
±5%
10~1M ohm
(0603 - 034C)
TYPE
Power Rating
Rate Current
Max. working
Max. Over Load
TCR
Resistance
Resistance
Operating
at 70℃
of Jumper (A)
voltage (Vw)
Voltage ( Vo)
(ppm/℃)
Tolerance(%)
Range (ohm)
Temperature (℃)
SCRA024R
0.063W
1A
50V
100V
±200
Jumper
Below 50m
-55℃ to +125℃
(0402 - 024R)
±1%
SCRA034R
0.1W
±5%
10~1M ohm
(0603 - 034R)
SCRA064R
0.25W
2A
200V
400V
±200
±1%
10~1M ohm
(1206 - 064R)
±5%
10~1M ohm
SCRA024C
0.063W
1A
50V
100V
±200
Jumper
Below 50m
(0402 - 024CR)
±1%
SCRA034C
0.1W
±5%
10~1M ohm
(0603 - 034C)
