Chip Zener Diode-Rating -
Chip Zener Diode - Data Spec.
|
Written by SZD55C-S (0805)
|
Sunday, 24 August 2008 00:00 |

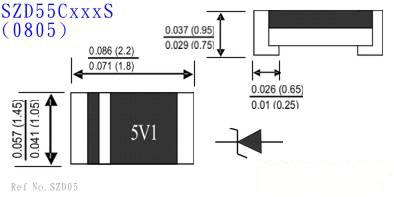

Chip Zener Diode SZD55C-S ( 0805) | | | | |
ELECTRICAL CHARACTERISTICS | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | Part Number ( 0805 ±5%) | Marking Code | Nominal Zener Voltage | Nominal Zener Voltage | Nominal Zener Voltage | |
VZ @ IZT | ZZT @ IZT | ZZK @ IZK | IR @ VR | Min V | Max V | Ω | mA | Ω | mA | μA | V | SZD55C2V0S | 2V0 | 1.90 | 2.10 | 85 | 5 | 600 | 1 | 100 | 1 | SZD55C2V2S | 2V2 | 2.09 | 2.31 | 85 | 5 | 600 | 1 | 75 | 1 | SZD55C2V4S | 2V4 | 2.28 | 2.52 | 85 | 5 | 600 | 1 | 50 | 1 | SZD55C2V7S | 2V7 | 2.57 | 2.84 | 85 | 5 | 600 | 1 | 10 | 1 | SZD55C3V0S | 3V0 | 2.85 | 3.15 | 85 | 5 | 600 | 1 | 4 | 1 | SZD55C3V0S | 3V3 | 3.14 | 3.47 | 85 | 5 | 600 | 1 | 4 | 1 | SZD55C3V6S | 3V6 | 3.42 | 3.78 | 85 | 5 | 600 | 1 | 2 | 1 | SZD55C3V9S | 3V9 | 3.71 | 4.10 | 85 | 5 | 600 | 1 | 2 | 1 | SZD55C4V3S | 4V3 | 4.09 | 4.52 | 80 | 5 | 600 | 1 | 1 | 1 | SZD55C4V7S | 4V7 | 4.47 | 4.94 | 70 | 5 | 600 | 1 | 0.5 | 1 | SZD55C5V1S | 5V1 | 4.85 | 5.36 | 50 | 5 | 550 | 1 | 0.1 | 1 | SZD55C5V6S | 5V6 | 5.32 | 5.88 | 30 | 5 | 450 | 1 | 0.1 | 1 | SZD55C6V2S | 6V2 | 5.89 | 6.51 | 10 | 5 | 200 | 1 | 0.1 | 2 | SZD55C6V8S | 6V8 | 6.46 | 7.14 | 8 | 5 | 150 | 1 | 0.1 | 3 | SZD55C7V5S | 7V5 | 7.13 | 7.88 | 7 | 5 | 50 | 1 | 0.1 | 5 | SZD55C8V2S | 8V2 | 7.79 | 8.61 | 7 | 5 | 50 | 1 | 0.1 | 6.1 | SZD55C9V1S | 9V1 | 8.65 | 9.56 | 10 | 5 | 50 | 1 | 0.1 | 6.8 | SZD55C10S | 10 | 9.50 | 10.50 | 15 | 5 | 70 | 1 | 0.1 | 7.5 | SZD55C11S | 11 | 10.45 | 11.55 | 20 | 5 | 70 | 1 | 0.1 | 8.2 | SZD55C12S | 12 | 11.40 | 12.60 | 20 | 5 | 90 | 1 | 0.1 | 9 | SZD55C13S | 13 | 12.35 | 13.65 | 26 | 5 | 110 | 1 | 0.1 | 9.7 | SZD55C15S | 15 | 14.25 | 15.75 | 30 | 5 | 110 | 1 | 0.1 | 11 | SZD55C16S | 16 | 15.20 | 16.80 | 40 | 5 | 170 | 1 | 0.1 | 12 | SZD55C18S | 18 | 17.10 | 19.80 | 50 | 5 | 170 | 1 | 0.1 | 14 | SZD55C20S | 20 | 19.00 | 21.00 | 55 | 5 | 220 | 1 | 0.1 | 15 | SZD55C22S | 22 | 20.92 | 23.10 | 55 | 5 | 220 | 1 | 0.1 | 17 | SZD55C24S | 24 | 22.80 | 25.20 | 80 | 5 | 220 | 1 | 0.1 | 18 | SZD55C27S | 27 | 25.65 | 28.35 | 80 | 5 | 220 | 1 | 0.1 | 20 | SZD55C30S | 30 | 28.50 | 31.50 | 80 | 5 | 220 | 1 | 0.1 | 22 | SZD55C33S | 33 | 31.35 | 34.65 | 80 | 5 | 220 | 1 | 0.1 | 24 | SZD55C36S | 36 | 34.20 | 37.80 | 80 | 5 | 220 | 1 | 0.1 | 27 |
|
